三相電加熱管接線，電熱管用于生活電器及工業設備中的加熱元件，電熱管的應用為我們提供了極大的方便，且更安全。電加熱管加熱速度快、溫度可控，安全系數與溫度監控更可靠。那么對于不了解電加熱管的用戶，一直困擾他們的問題就是，如何接線，電老虎可不能馬虎了，下面小編為大家講解三相電加熱管的接線方法。

　　三相電加熱管的兩種接法：

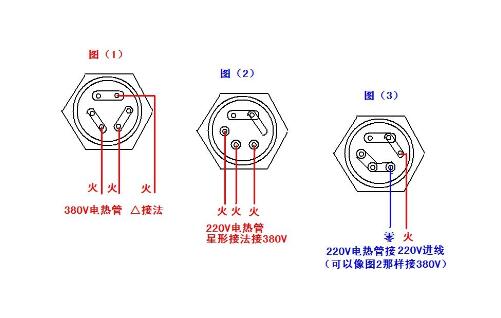

　　第一種：和電機的接法一樣的，三根管六個接線柱，先把三根管的一端串在一起，也就是2.端，然后三根火線各接一根電熱管，也就是1.端，就OK了。

　　第二種：是電熱管分別為W,U,V,1.為首，2.為尾，按圖上的接法接好，然后把三根火線分別接在1.上，就OK了。

　　3相4線是由3條相線，也就是3條火線和一條零線構成的，只要接一條火線和一條零線出來就可以了。

　　三相交流電是電能的一種輸送形式，簡稱為三相電。三相交流電源，是由三個頻率相同、振幅相等、相位依次互差120°的交流電勢組成的電源。三相交流電的用途很多，工業中大部分的交流用電設備，例如電動機，都采用三相交流電，也就是經常提到的三相四線制。

　　而在日常生活中，多使用單相電源，也稱為照明電。當采用照明電供電時，使用三相電其中的一相對用電設備供電，例如家用電器，而另外一根線是三相四線之中的第四根線，也就是其中的零線，該零線從三相電的中性點引出。

　　下面為大家說一下220v電加熱管接線方法：

　　1.三相電源負載應盡量平衡，故在三相380V電源上接12根220V發熱管最優先的接線方式是以四個為一組的星形連接，為保證個別發熱管損壞后導致相電壓異常，中性點應接零。

　　2.要三根相同的電熱管，星形連接。就是三個電熱絲一個接頭并聯，不需接N線，其他三個接頭分別接UVW。

　　3.還有一種是不很安全的作法(不建議做只是討論怎么把380V變220V)就是打一條地線，在取一條相相線把電器接在相線和地線之間也能得到220的電源。當然這樣做不是很安全的，要是把地線拔出就都成了火線了。
